¿Cómo funciona la resistencia pull up?

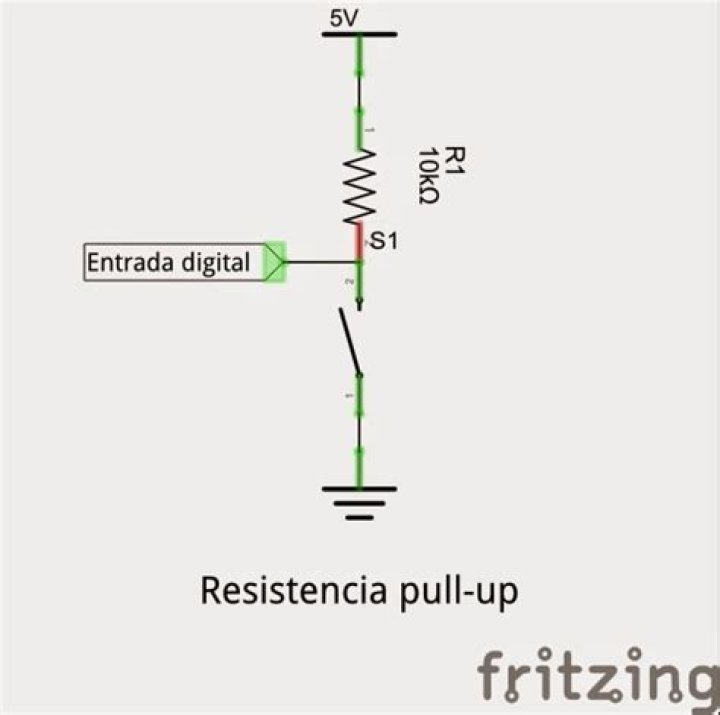

Resistencia Pull-Up Como su nombre indica esta resistencia tiene la función de “jalar” hacia “arriba”, lo que significa que polariza el voltaje hacia el voltaje de fuente (VDD) que puede ser +5V o +3.3V. De esta forma cuando el pulsador está abierto o en reposo, el voltaje en la entrada del Arduino siempre será de +5V.
¿Cómo funciona una resistencia de tipo pull up y pull down?
Como funcionalidad básica, estas resistencias establecen un estado lógico en un pin o entrada de un circuito lógico cuando se encuentra en estado reposo. Como bien indica su nombre la resistencia pull up establece un estado HIGH y las resistencias pull down establecen un estado LOW cuando el pin se encuentra en reposo.
¿Qué es el voltaje pull up?
En electrónica se denomina pull-up a la acción de elevar la tensión de salida de un circuito lógico, a la tensión que, por lo general mediante un divisor de tensión, se pone a la entrada de un amplificador con el fin de desplazar su punto de trabajo.
¿Cómo calcular una resistencia de pull down?
El voltaje sabrá que se hará referencia a la lógica Baja, mientras que la corriente se refiere a la corriente máxima originada por el pasador digital. Fórmula para calcular el valor real de las resistencias desplegables: R pull-down = (VL(max) – 0) / I.
¿Qué es una conexión Pull Down?
La conexión de este tipo de configuración resistencia pull down, lo que hace al no recibir el pulso del switch, es mantenerse en un estado de reposo en el circuito, la resistencia estará en un estado bajo, a causa de que no hay una diferencia de potencial y la señal que enviara a la entrada será (Low).
¿Cómo se conectan las resistencias pull-up y pull down en circuitos digitales?
Las resistencias pull-down funcionan de la misma manera que las resistencias pull-up, excepto que tiran del pin a un valor lógicamente bajo. Se conectan entre la tierra y la clavija correspondiente de un dispositivo. En la figura se puede ver un ejemplo de una resistencia desplegable en un circuito digital.
¿Qué es pull up en Arduino?
Pines Configurados comos INPUT_PULLUP (entrada con acoplamiento a positivo) El microcontrolador ATmega microcontroller en el Arduino tiene resistencia acopladas a positivo internamente (resistencias que se conectan al poder internamente) que puedes usar.
¿Qué sucede si no utilizas las resistencias de pull-up y pull down en un circuito?
Una entrada digital no conectada, o en Alta Impedancia, recogerá todo el ruido eléctrico ambiental, lo que dará lugar a errores debidos a que ese ruido será interpretado como bruscas modificaciones de estados lógicos. Además, producirá sobreconsumos y oscilaciones eléctricas indeseadas.
¿Cómo se conectan las resistencias pull-up y pull-down en circuitos digitales?
¿Qué es el pull-up?
Las resistencias Pull-up son resistencias que se utilizan para asegurar el nivel lógico Alto en caso de ausencia de señales digitales.
¿Qué es una resistencia de 10 k?
La banda dorada está a la izquierda y eso significa que tendrá un valor: Marrón (1), Negro (0) y Naranja (tres ceros). Es una resistencia de 10.000 Ohms o lo que se conoce como 10K (recuerda: 1K = 1000 Ohms) ¿Te animas a decir, además, el valor de las que sean resistencias en la imagen?
¿Cuando el Estado es High a cual valor equivale?
La referencia del lenguaje nos dice que digitalWrite sirve para establecer un valor de HIGH o LOW en un pin digital de Arduino siempre y cuando se haya configurado como salida (OUTPUT). El estado HIGH establece un valor de tensión 5V (3,3V en placas que funcionan con 3,3V) y el estado LOW lo establece a 0V.
